キットを組み合わせたSG(シグナル・ジェネレータ）の製作例

KEM-DDS-VFO-MC180　（MC50, MC75でも可能です。）

KEM-RFAMP+ATT

KEM-DBM

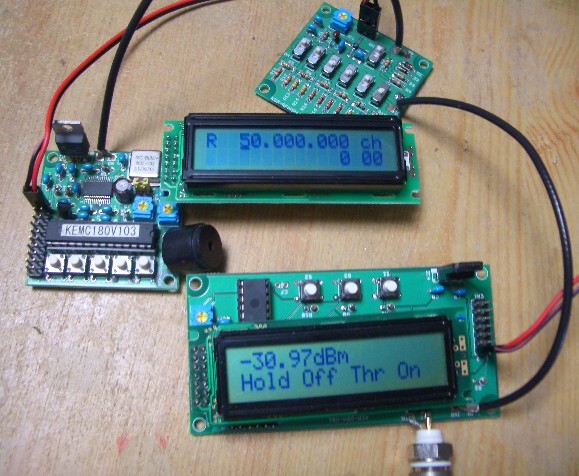

上記の3キットを組み合わせて、SGを作ってみました。

出力レベル　0～-40dBm 　1dBmステップ　（ATTの抵抗の組合せを変えれば、-40dBm以下も可能）

周波数　0．5～50MHz

KEM-DBMにはスルー用の高周波リレーがあるため、出力レベルを確認後にスイッチ操作で、
KEM-DBMの入力をそのまま、出力に出せます。そのため、ケーブルの差替えなどは不要です。

KEM-DDS-VFO-MC180の場合、出力が-7dBmあるため、RFAMPが飽和する場合があります。
そのため、RFAMPの入力側に入っている、-3dBパッドを、-20dBのATTになるように、
抵抗値を次のように変更しています。

RFAMP+ATTの入力側にある-3dBパッドの回路図（ここを変更すれば、全体の減衰量を変更できます）

この、入力側ATTの減衰量を大きくすれば、-40dBm以下の出力も可能です。
出力側ATTの減衰量は0～-40dBです。

-10dBでもOKです。その場合、出力は-30から+10dBmになります。

抵抗	-3dB オリジナル	-10dB	-20dB
R2	18	68	240
R3	300	100	62
R4	300	100	62

KEM-DDS-VFO-MC50 と MC75でも可能です。
その場合、出力レベルは変わりますが、レベルはKEM-DBMで読めるため、
ATTの値を変えれば同様に使えます。
