販売終了しました。
dBm計キット　-70dBm ～ +15dBm　0.1MHz ～ 400MHz
KEM-DBM


※ピンヘッダーは、付属しません。
概要
50Ω系における、電力をdBmで表示します。

専用ログアンプ(AD8307)を使用しています。

無調整で組立てできます。
AD8307の精度が高く、また、基板内で発生するノイズが少ないため、無調整で使用できます。
測定回路をスルーするための、高周波リレーを搭載しています。
AD8307による測定回路を通さずに、入力をそのまま出力できます。
これによって、ケーブルのつなぎ変えの手間が減ります。
CAL 0dBm機能
ボタン操作により、現在のdBm値を0dBmとした、相対的なdBmを表示できます。

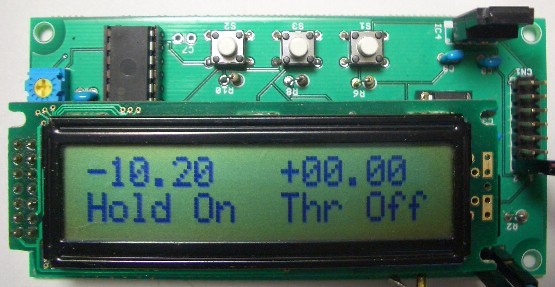

上記の写真では、左に現在のdBmを表示し、右に相対的なdBmを表示しています。

リターンロスなどを、測定するときに便利です。
仕様
周波数 　0．1MHz ～ 400MHz 　
レベル 　-70dBm ～ +15dBm
ノイズフロア 　-72dBm
誤差 　0．5 ～ 2dBm　使用状況と周波数で変動します。精度の保証は出来ません。
ホールド機能 　基板上のスイッチか、外部スイッチにて、　表示ホールドがON/OFFできます。
スルー機能 　搭載している高周波リレーにより、入力をそのまま出力できます。
　切替は、基板上のスイッチか、外部スイッチにて行います。
オフセット機能 　±1dBm単位に、オフセットを加算できます。
電源 　8V～14V　100mA
基板サイズ 　100mm　×　50mm
ご注文
販売は終了しました。
免責事項
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
バージョンアップ情報
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。

2010年12月25日　　CAL 0dBm機能を追加
