HF用 スーパーヘテロダイン受信機キット

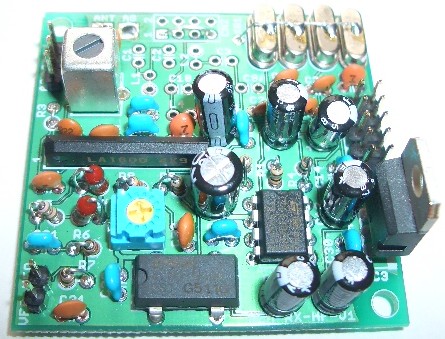

KEM-RX-HF 1．9MHz〜21MHz SSB(LSB)/CW/AM
※ピンヘッダーは、付属しません。
SSBトランシーバを作るのに必要なキットを、セットにして販売しています。
仕様
電波形式 SSB(LSB)/CW/AM
BFOは、LSB用(4.0015MHz)を搭載しています。
VFOの発振周波数を、ヘテロダインの上下に切り替えることで、
USBの受信も可能です。受信可能範囲 1．9MHz〜21MHz
キットは7MHz用にできています。
7MHz以外で使う場合は、アンテナ入力段のIFT(FCZ-7)を
他のバンド用に交換してください。感度 当地（愛媛）にて、北海道〜九州まで受信できているので、十分実用になるレベルにあると思います。（7MHzで受信） IF 4MHz シングル・スーパー クリスタル・フィルタ クリスタル・フィルタを搭載しています。 VFO 外部VFOが必要です。
KEM-DDS-VFO-MC50 (MC75) (MC180)が利用できます。入力フィルタ アンテナ入力部分に、LPF(ローパスフィルタ)とHPF（ハイパスフィルタ）
のパターンが基板上にあります。Sメータ Sメータ用のアンプを内臓しています。
AF用のパワーアンプICを使用しています。
S9で約5Vppの出力があります。（レベルの変更は可能です）
※整流回路はありませんので、別途メーターに合わせて付けてください。BFO ON/OFF 基板コネクタの端子をGNDに落とせば、BFOをOFFにできます。
OFFにすることで、AM受信が可能になります。音声出力 約 0．5W 電源 DC 12V固定 （8Ｖぐらいから動きますが、電圧が低いと発振する場合があります） 消費電流 無信号時 約200mA
大きな信号が入った場合に、AFアンプが電流を喰うので、
余裕を見て300mA以上の電源を使用してください。基板寸法 50mm × 50mm
本キットを使用するには、別途、VFOが必要です。
VFOには、KEM-DDS-VFO-MC50 (MC75) (MC180)が利用できます。
IFが4MHzのシングルスーパーです。そのため、例えば、7MHzを受信する場合は、
3〜3.100MHzが発振できる、VFOをお持ちの場合は、使える可能性があります。

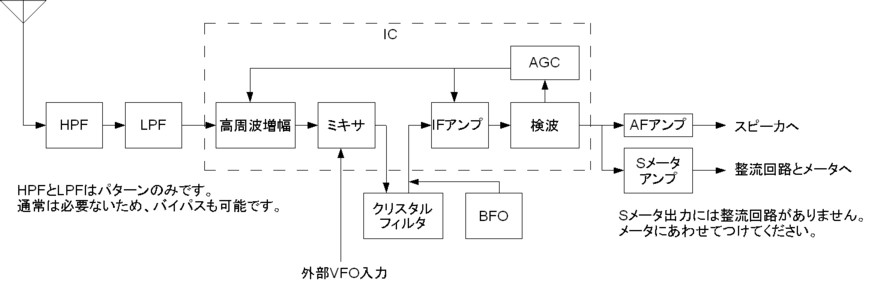

構成はシングルスーパーです。
使用する周波数や時間帯によっては、近くの放送局などの影響を受ける場合があります。
そのため、アンテナ入力部分に、HPF（ハイパスフィルター）とLPF（ローパスフィルタ）のパターンを作っています。
ただし、部品は付いていませんので、使用する場合は周波数にあった部品を、各自で調達してください。
使用しない場合は、バイパスも可能です。
7MHzの場合、昼間は問題ありませんが、夕方から夜間にかけて、近隣諸国の
強力な、短波放送の影響を受け、バンド内がざわざわする場合があります。
7MHz帯の国内交信が聞こえるのは、大部分が昼間です。
そのため、昼間,、受信する場合は、影響を受けることは、まずないと思います。
回路の改良のため、回路定数の変更などを、順次行っています。
詳しくは、こちらをご覧ください。
キットには、改良されたものが入っています。
発送には、ご注文を頂いてから5〜10日かかりますので、ご了承ください。
下記の免責事項にご同意の上で、「カートへ入れる」ボタンを押してしてください。
通販の詳細は、こちらをご覧ください。
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
