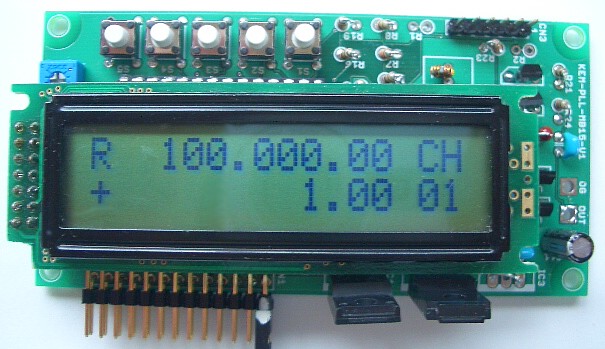

PLL-VFO 発信器キット
KEM-PLL-MB15
※ピンヘッダーは、付属しません。
仕様
PLL-IC MB15E07
面実装のMB15E07は、基板実装済みです。発振範囲 70MHz〜100MHz
または
90MHz〜170MHz
組み立て時に選択します。
※発振範囲は、部品のばらつきなどで変動します。
※上限下限のぎりぎりの部分での使用を、考えている場合は、注意してください。出力レベル 約 -10dBm 最小ステップ 10KHz エンコーダ エンコーダ付属
周波数の変更は、10KHz, 100KHz, 1MHz, 10MHz 単位にできます。メモリー数 30チャンネル 周波数の切替 端子のON/OFFにより、送信と受信時のように、2つの周波数を切替可能です。 オフセット表示 オフセットした、周波数を表示できます。 逓倍表示 外部で逓倍する場合、逓倍された周波数を表示できます。 逆方向表示 周波数の変化とは、逆方向に表示を変化できます。 基板サイズ 100mm×50mm 電源電圧 12V〜14V 消費電流 約100mA 外部VCO 外部VCOを接続するための、端子があります。 （詳細は下記参照）
接続例が、こちらにあります。外部基準発振 外部から基準発振を入力するための、端子があります。（詳細は下記参照）
発振範囲は、2つのバンドに分かれています。
トロイダルコアの巻き数を、組み立て時に選択します。（写真右上の小さいコイル）
12ターン ： 70MHz〜100MHz 8ターン ： 90MHz〜170MHz
※発振範囲は、部品のばらつきで変動します。
※上限下限のぎりぎりの部分での使用を、考えている場合は、注意してください。
キットに内蔵しているVCOを切り離し、外部にVCOを接続することもできます。
位相差パルスを基板端子に、引き出しています。
位相差パルスは、電源電圧(12〜14V)まで上昇するため、広い範囲の制御電圧が生成可能です。
PLL-IC(MB15E07)は、2.5GHzまで対応しています。
そのため、エンコーダから設定可能な周波数も0Hz〜2．5GHzまで可能です。
外部VCOの接続例が、こちらにあります。
キットに内蔵されている基準発信器を切り離し、外部から基準発振を入力できます。
基準発振器の周波数は、16MHzです。
レベルは、0.5Vpp〜3Vppの範囲で可能です。
発送には、ご注文を頂いてから10日程度かかりますので、ご了承ください。
下記の免責事項にご同意の上で、「カートへ入れる」ボタンを押してしてください。
LCDには、秋月電子のSC1602BS-B(-S0-GS-K)を使用しています。
（注意）LCDなしには、LCDと基板を接続するコネクタもありません。
通販の詳細は、こちらをご覧ください。
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。
現在、バージョンアップ情報はありません。
