販売を再開しました。
現在、組立に非常に時間がかかっているため、発送には2～4か月程度かかります。

N-VFO-01 Ver2  (完成ボード）AD9833 と Si5351を搭載　（AD9833無しバージョンもあります）

　　　　　

　　・AD9833とSi5351を搭載しています。（AD9833無しバージョンもあります）

　　・1Hz～200MHzを発振します。(AD9833無しバージョンでは、8KHz～200MHz）

　　・AD9833モードとSi53531モードの切り替えは、基板上のスイッチで行います。
　　   AD9833モードの動作画面　（SMAコネクタのAに出力）1Hz～12MHz
　　　　　

　　　Si5351モードの動作画面　（SMAコネクタのBとCへ出力）8KHz～200MHz
   　　　　

　　・A,B,Cは独立しているため、別々の周波数を設定できます。（1度に３つの出力が可能です。）

　　・AD9833の基準クロックに、Si5351の出力を使用できます。（ジャンパーにて切り替えできます。）
　　　これによって、簡単にAD9833をオーバークロックで動かく事ができます。
　　　※オーバークロックは、AD9833の仕様外の使い方になりますので、自己責任でお願いします。

　　・スイッチを接続し、発振のON/OFFができます。　　　　　
　　　スイッチを接続すれば、発振出力のON/OFFができます。
　　　ON/OFFする出力は、ABC出力のどれか１つを選択できます。
　　　基板上の端子をGNDに接続しればＯＮ、オープンでOFFです。
　　　電気的に制御する場合は、端子に与える電圧が0VでＯＮ、3.3VでOFFになります。　　　
　　　　　

　　・N-Si5351-MODに周 波数を書き込めます。
　　　本ボードとN-Si5351-MODをつなぎ、周波数を書き込め ます。
　　　詳しくは、N-Si5351-MODを ご覧ください。下の写真は接続しているところです。
　　　　　

　　・パソコンとUSBで接続し発振周波数を指定できます。
　　　　本ボードは、エンコーダとボタンですべての操作ができますが、
　　　　別途、秋月電子さんで販売している、USBシリアル変換モジュールを
　　　　接続すれば、パソコンまたはスマホ（Android）から周波数を制御する
　　　　ことも可能です。

　　　　USB シリアル変換モジュールは付属しませんので、秋月電子さんから購入してください。
　　　　　
　　　　　

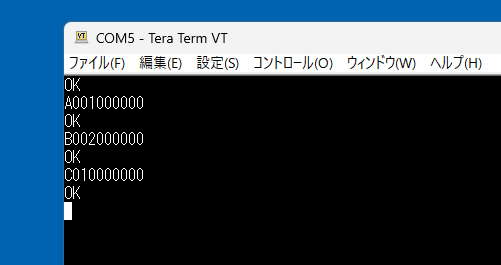

　　　　　コマンドはテキスト形式です。
　　　　　
　　　　　
　　　　　Windows用の専用アプリを使用すれば、ABC各チャンネルにダイレクトに周波数を設定できます。
　　　　　ダウンロード
　　　　　

　　　　　Windows用の専用アプリを使用すれば、USB経由でスイープ発振が可能です。
　　　　　　動画がyoutubeにあります。
　　　　　　サイン波   https://youtu.be/50rMlFBF9Ig
  　　　　　 矩形波　　https://youtu.be/R2IlgP-4TMg
               ダウンロード
　　　　　

　  仕様（AD9833部分）AD9833無しバージョンでは、この仕様はありません。

DDS-IC	AD9833
基準クロック	25MHz　（搭載している発信器の周波数）
基準クロックは変更可能	基準クロックの周波数設定は、変更できます。
Si5351を基準クロックに使用	Si5351の出力を、基準クロックに使用できます。（ジャンパーで切替） 　自由な周波数を、使用できます。 　25MH以上の、オーバークロックも可能です。
出力周波数範囲	基準クロックの1/2になります。（25MHzの場合、1Hz～12.5MHz) 　オーバークロックに対応するため、エンコーダからの周波数入力に上限はありません。 　 DDSの仕組みと出力特性を、ご理解さ れた上で、 使用してください。
出力レベル	約400mVpp (5MHz出力にて）周波数によって変動します。
出力インピーダンス	約200Ω
出力波形	サイン波、三角波、矩形波　（スイッチで切替) 　波形は、DDSによって疑似的に作られています。 　DDSの仕組みと出力特性を、ご理解さ れた上で、 使用してください。
LPF (ON/OFF可能)	LPF(ローパスフィルタ）のカットオフ周波数は、約12MHzです。 　ボード上のジャンパーピンにて、バイパス(ON/OFF)できます。
LCD表示	LCD表示＝発信周波数 × 倍率 ± オフセット 　倍率とオフセットを設定できます。（倍率は１以上の整数）

　　仕 様(Si5351部分）

発振IC	Si5351
発振範囲	8KHz～200MHz 　8KHz以下を指定した場合は、出力は0Hz（停止）になります。
出力波形	矩形波（方形波) 　ジャンパーピンにて、DCレベルの有り無しを設定できます。 　DCあり　0 - 3.3V　（ロジック用） 　DCなし　3.3Vp-p　(0Vを中心に±1.6V、VFO用）
出力ポート	B, C の2ポートの出力があります。 　B出力： LCD上段のBで指定した周波数を出力 　C出力： LCD下段のCで指定した周波数を出力（BとCは独立して動作） 　　　　　　または 　　  　　C=B±Cの出力（BとCは連動して動作） 　　　　  C出力の独立か連動かは、スイッチで切替できます。

　　  仕様（共通部分）

メモリー数	10チャンネル 　起動時に、0番チャンネルの周波数でスタートします。（設定がなければ、0Hzでスタート）
周波数入力方法	周波数は、LCDのカーソルを左右に移動させるこ と で、エンコーダを使い 　自由な桁でアップダウンして、入力できます。
電源	3V～3.3V （電池動作可能）
消費電流	約300mA
基板サイズ	60mm x 50mm
有鉛	RoSHに対応していません。　鉛フリーではありません。

　　 可 変ゲイン出力アンプ(オプション）　　

　　　　　

　　　　　オプションの出力アンプを、N-VFO-01のAD9833出力(A)に接続することで、
　　　　　50Ω出力にて、0dBm～+9dBmの出力が可能になります。
　　　　　ゲインは基板上のトリマ抵抗にて、変更できます。

　　 マニュアル

　　　　Ver1 マ ニュアル

         　Ver2 マニュアル   （2023年11月8日更新）

　　　　Ver2.1 マニュアル  （2023 年1月17日更新)

　　　　AD9833用の発信器 が2個(Y1,Y2)ありますが、実装されているのは１個です。

　　　　空いている方に、別の周波数の発信器を載せて、切替可能です。

ご注文

募集期間と、発送時期は、このページの先頭をごらんください。
下記の免責事項にご同意の上で、ご注文ください。
ご注文方法の詳細は、こちらをご覧ください。

全部付きバージョン
　N-VFO-01　LCD付き　　7,300円　　
　N-VFO-01　LCD無し　　6,800円　　
　N-VFO-01用可変ゲインアンプ   2,900円

AD9833無しバージョン
　DDS-ICのAD9833とA出力端子等が実装されていません。
　N-VFO-01 AD9833無し　LCD付き 　 5,500円
　N-VFO-01 AD9833無し　LCCD無し　5,000円

LCDには、秋月電子の、3.3VタイプのSC1602BS*B-XA-LB-Gを使用しています。
秋月電子さんの、通販コードは(P-14440)です。
バックライト付き白抜きタイプSC1602BBWB-XA-LB-Gも使用できます。通販コードは(P-04794)です。
5Vタイプは使用できません。

免責事項

N-VFO-01を利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負い ませ ん。
また、当 社及び開発者は、一切の賠償及び補償を行いません。

バージョンアップ情報

USBインターフェースを使用するには、最新バージョンが必要です。
バージョンアップをご希望の場合は、基板のみと切手１４０円を同封してお送りください
必ず、基板のみを送ってください。

（＊＊重要＊＊）
基板以外のものが付いていた場合は、バージョンアップはできません。
そのまま、返送させていただきます。

LCDは不要です。
なにかの装置に組み込んでいる場合は、基板を取り出し基板のみを送ってください。

---
