7MHz CW 送信機キット
KEM-ＴＸ７-ＣＷ 完成ボードもあります。
小型 50mm × 50mm
送信周波数 7.003(MHz) 固定 （KEM-DDS-VFOが利用可能） 電波形式 CW 出力 約 0.4〜0.5(W) （素子のばらつきで変動あり） 電源 DC6V （電池動作可能） 消費電流 送信時 250(mA) 受信時 30(mA) 基板サイズ 50mm × 50mm

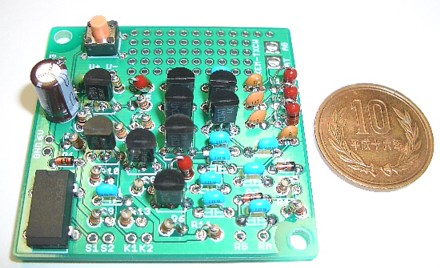

・手のひらサイズ 基板サイズ 50mm×50mm
・測定器なしで組立て可能 調整箇所はありません

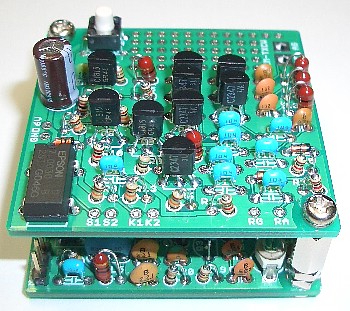

・受信機(KEM-RX7)と２段重ね可能 KEM-RX7と同じ基板サイズ、取り付け穴位置も同じ
・電池動作可能 単三４本６Ｖで動作 （KEM-RX7から電源供給可能）
・テスト用のキーがついている 基板上のタクトスイッチをキー代わりに送信可能
・ユニバーサル領域 基板の空いたスペースが、2.54mmピッチのユニバーサル基板になっている
・外部VFO入力可能 外部VFOを利用可能
・受信機は常の動作させる 受信機(KEM-RX7)を常に動作させることで、サイドトーン回路を省略
キットに付属している水晶発振器は、7.003MHz固定です。
KEM-DDS-VFOと組み合わせれば、送信周波数を可変にでき、７MHz全体で運用が可能になります。
KEM-DDS-VFOと組み合わせる場合は、水晶発振器は不要です。
組立て動作確認済みの、完成ボードもあります。
ボード端子には、こちらで調整を行うために、ピンヘッダーがついています。
完成ボードは、発振器付きのみです。
発送には、ご注文を頂いてから5〜10日かかりますので、ご了承ください。
下記の免責事項にご同意の上で、「カートに入れる」ボタンを押してしてください。
通販の詳細は、こちらをご覧ください。
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
