販売終了

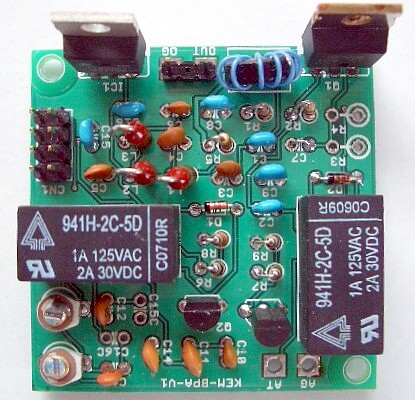

小型リニア・アンプ　＆　KEM-TRX7-LITE に10MHzを追加する　アダプター 　（単独で小型リニア・アンプとしても利用可能です）
KEM-LITE7-ADPT

※ピンヘッダーは、付属しません。
リニア・アンプ　＆　KEM-TRX7-LITEに10MHzを追加
リニア・アンプとKEM-TRX7-LITEに10MHzを追加し、２バンド化する回路が、１枚のボードに入ってます。

リニア・アンプ部分は、独立しているため、単独で小型リニア・アンプとしても、利用可能です。
仕様(リニア部分）
出力 約2W　（入力　0.5W時）
最大許容入力 1W (CW)　※連続キャリアではありません。
電波形式 CW
動作点 C級動作
周波数 7MHz, 10MHz
※出力LPFを変更すれば、21MHzぐらいまでは利用可能です。
電源電圧 12V
消費電流 送信時　約400mA　受信時　約50mA
基板サイズ 50mm×50mm
２バンド化の概要
・KEM-TRX7-LITEに、10MHzを追加します。

・7MHzと10MHzのバンド切替は、KEM-TRX7-LITE側のプッシュボタンで行います。

・7MHzと10MHzの帯全域をサポートしています。。

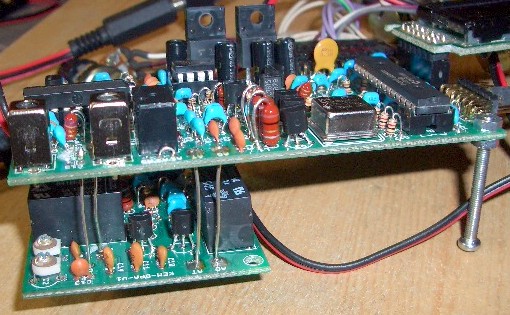

KEM-TRX7-LITEとの接続
接続は、KEM-TRX7-LITEと上下に、重ねる形になります。

これによって、高周波の配線を最短で行えます。

横に配置することも出来ますが、その場合は、信号ラインを最短距離で接続してください。
※KEM-TRX7-LITE側の部品を、数個外す必要があります。（基板パターンの変更はありません）

ＣＰＵのバージョンアップが必要
KEM-TRX7-LITEのCPUプログラムは、Ver2.00から対応しています。
そのため、旧バージョンをお持ちの場合は、バージョンアップが必要です。

従来の、CPUを郵送していただく方法でもできますが、カートから本キットを、
ご注文された後に、メールでご連絡いただければ、新しいCPUを実費（700円前後）で、
キットと一緒にお送りすることも可能です。

今回の、バージョンアップCPUの販売は、KEM-TRX7-LITEを、お持ちの方だけへのサービスです。
CPUだけの、販売は行いません。
ご注文
販売終了
免責事項
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
