7MHz SSB/CW スーパーヘテロダイン受信機キット
KEM-ＲＸ７

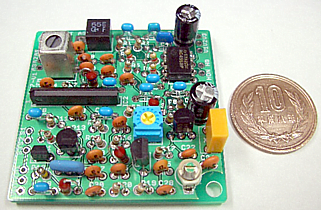

※ピンヘッダーはテストのためにつけています。キットには付属しません。
3.5MHz用はこちらです。
キットの内容
・スーパーヘテロダイン方式 SSB/CW
・広い受信範囲 7.000MHz 〜7.200MHz （上限は素子のばらつきで少し変動します）
・高感度 北海道から沖縄までの受信に成功 （アンテナに６ｍビニール電線使用）
・簡単なアンテナでＯＫ ３ｍ〜６ｍのビニール電線を接続すれば全国の交信が受信可能
・測定器なしで組立て可能 主要回路がICに内臓されている 調整箇所が少ない
・電池で長時間動作可能 低消費電流 35mA DC5V〜DC6V
・イヤホン出力 ホテルや旅館で気兼ねなく使える
・聞きやすい 音声回路にOPアンプによるローパスフィルタが入っている
・ノイズが少ない 基板を小型にしたことでノイズの発生が少ない
・電池ケース
・イヤホンジャック
・ボリューム（つまみ付き）
・マニュアル
・回路図
次のものは、キットには含まれていませんので、別途ご用意ください。
・単三電池4本 （電池ケースは付いています）
・イヤホン （イヤホンジャックは付いています）
・ケース （１００円ショップで売られている缶ケースが使えます）
VFOのチューニング用ボリュームを、メインとサブの2段階にすることで、細かなチューニングができるようになっています。
ATT（アッテネータ）用ボリュームもついています。
ケースに100円ショップで売られていた、ブリキ缶を使用してみました。
4個のボリュームの内容 （右から）
・チューニング用メイン
・チューニング用サブ
・ATT（アッテネータ）
・音声ボリューム

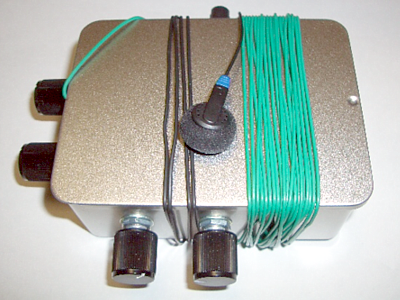

アンテナは、ビニール電線が６ｍぐらいあれば簡単に作れます。
持ち運ぶときは、巻きつけます。（中に押し込んでもいいです）
こんな簡単なアンテナでも全国の交信が聞こえます。これが、7MHz帯の面白いところです。
音声回路にOPアンプをつかった、アクティブ型ローパスフィルターを入れています。
室内 常温22度 測定時間30分 IF=455KHz
外部VFOとして、KEM-DDS-VFOも利用できます。
内臓アナログVFOでも、十分実用になりますが、KEM-DDS-VFOと組み合わせれば、より安定した広範囲な受信が可能になります。
上に乗っているのが、送信機（KEM-TX7-CW）です。
発送には、ご注文を頂いてから5〜10日かかりますので、ご了承ください。
下記の免責事項にご同意の上で、「カートに入れる」ボタンを押してしてください。
通販の詳細は、こちらをご覧ください。
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
