販売終了

3.5MHz SSB/CW/AM スーパーヘテロダイン受信機キット　DDS-VFO搭載
KEM-RX3.5-DX

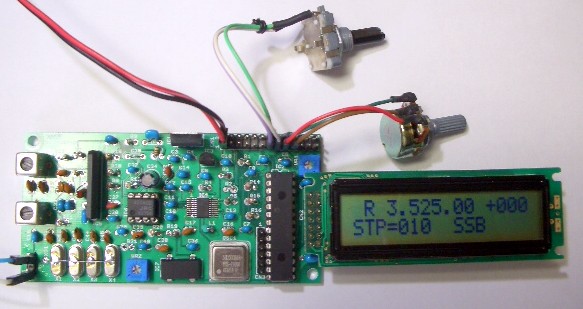

上側のピンヘッダーは、テストのためにつけています。キットには含まれません。
表面実装のDDS-ICは、あらかじめ基板に半田付けされています。
3.5MHz用　SSB/CW/AM　受信機キット
・3.5MHz用の受信機です。

・DDS-VFOとクリスタルフィルタを搭載した、スーパーヘテロダイン方式です。

・測定器がなくても組立て可能です。
仕様
電波形式 SSB/CW/AM
スーパ－ヘテロダイン
受信範囲 3.500～3.687MHz
上記以外も受信できますが、アンテナ入力段にある
バンドパスフィルタによる制限を受けます。
感度 約　-100dBm
これは、SGからの信号が、耳で聞こえなくなったときのSGの出力レベルです。
DDS-VFO DDS-VFOを搭載
ステップ ： 100Hzと1KHzを切替
付属のロータリエンコーダにて操作します。
IF 4MHz
フィルタ クリスタル・フィルタ搭載
BPF アンテナ入力段に、バンドパスフィルタ(BPF）を搭載し、
夜間の短波放送の影響を抑えています。
音声出力 ヘッドフォン　または イヤフォン
電源電圧 8V～16V 　
5Vの３端子レギュレータを低ドロップタイプに交換すれば、6Vでも動作可能です。
消費電流 約100mA
基板寸法 100mm×50mm

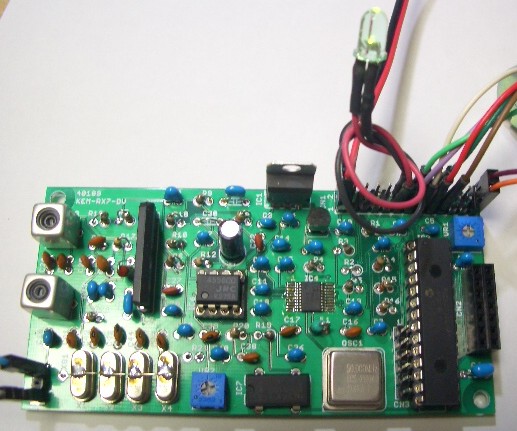

表示LCDが無くても、LEDの点灯で、バンド内が判断できます。
受信周波数が3.500～3.575MHzより外に出た場合、LEDが点灯します。

そのため、コンパクトにケースに収める場合は、表示LCDをつけないで使用ことも可能です。
電源（スイッチング電源は使えません）
 　　　
        デジタル回路用の安価な、スイッチング電源は、使わないでください。

        スイッチングノイズが、受信に入り、受信ノイズが大きくなります。
ご注文
発送には、20日程度かかります。

下記の免責事項にご同意の上で、「カートへ入れる」ボタンを押してしてください。
KEM-RX3.5-DX LCD付き 7,200円　　 販売終了
KEM-RX3.5-DX LCD無し 6.700円　 　販売終了
LCDには、秋月電子のSC1602BS-B(-S0-GS-K)を使用しています。
（注意）LCDなしには、LCDと基板を接続するコネクタもありません。

通販の詳細は、こちらをご覧ください。
免責事項
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
バージョンアップ情報
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。
現在バージョンアップはありません。
