販売は終了しました。

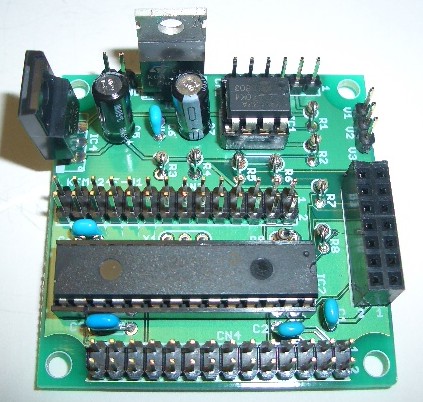

KEM-PIC24F (PIC24FJ64GA002 + シリアルEEPROM)
※写真のピンヘッダーはキットには含まれません。
- 16ビットPIC (PIC24FJ64GA002) を使用してます。
- シリアルEEPROM (24LC32) が付いています。
仕様
CPU PIC24FJ64GA002 16ビットPIC
フラッシュROM 64KB SRAM 8KBシリアルEEPROM 24LC32が付いています。 別途24LC**互換品も利用できます。 動作電圧 6~15VDC
3端子レギューレタ(7805)をバイパスすれば、
5Vでも動作可能です。端子から電源出力あり 3.3Vと5Vをピンに出力しています。 セラロックパターンあり 外部クロックを使用する場合に備えて、セラロックのパターンが基板にあります。 外部ピン 全てのCPU端子を、基板端子にGNDとペアで出しています。 PICKit2用端子あり デバッカPICKIt2用の接続端子があります。 LCDオプション(別売) オプションでLCDを接続可能です。
コントラスト調整ボリュームも接続できます。基板サイズ 50mm × 50mm

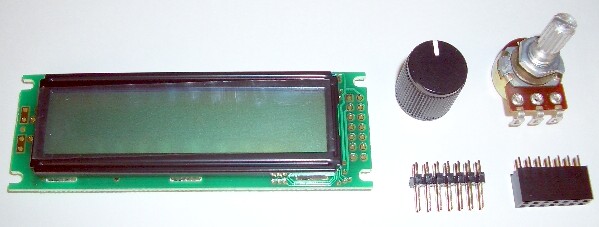

LCDオプション(別売)
LCDオプションには、下記の内容が含まれています。
- LCD SC1602BS(秋月電子)
- LCD接続コネクタ
- コントラスト調整ボリューム
- ボリュームつまみ

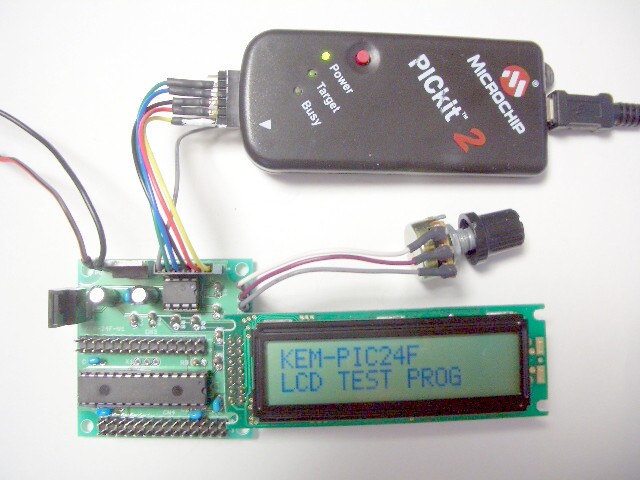

LCDオプションとデバッカ(PICKit2)を接続
下の写真は、LCDオプションとデバッカ(PICKit2)を接続して、デバックを行っているところです。
※PICKit2はキットには含まれません。
ご注文
販売は終了しました。
免責事項
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
