販売を終了しました。　　KEM-FRA-160Mをご利用ください。
周波数特性　測定・キット
KEM-FRA-32M　低周波から高周波まで使用可能な、周波数特性　測定・キットです。

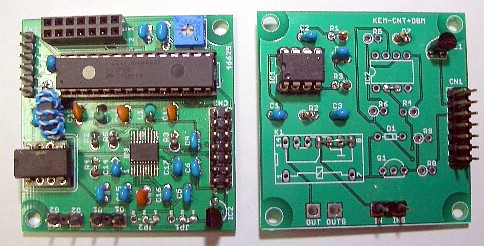

基本構成　（CPU+DDS発振ボードとdBm変換ボード） オプション　（RS-232Cボード）
※写真のピンヘッダーは付属しません。
※コネクタは付属しません。
　 ただし、オプションのRS-232Cボードを購入された場合は、D-SUBコネクタが付属します。
※表面実装のDDS-ICは、あらかじめ半田付けされています。
　　DDS-IC以外は各自での半田付けしてください。
KEM-FRA-160Mもあります。
特徴
構成
キットは、DDS発振ボード、dBm変換ボード、RS-232Cボード（オプション）の3枚のキットから、出来ています。

RS-232Cボードは、オプションです。

RS-232Cボードは、簡単な回路ですから、自作されたほうが、安くできます。
回路図は、こちらに公開しています。

dBm変換ボードが、発振回路と別ボードになっているため、デジタル回路からのノイズの影響が少なくなっています。
パソコンにRS-232Cがない場合は、USB接続のRS-232C変換ケーブルが利用できます。
測定例

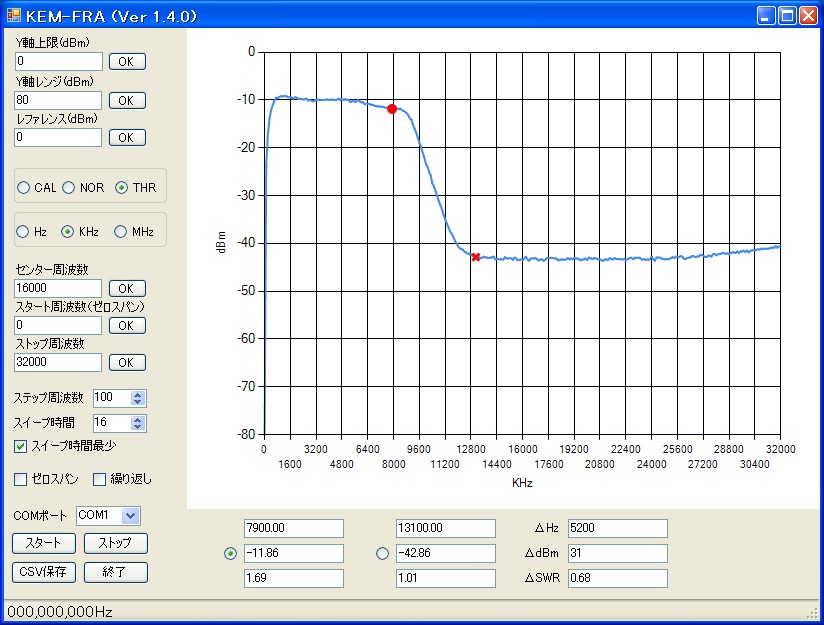

7MHzのローパスフィルタの測定例　（定K型　2段）

仕様
DDS 出力周波数 100Hz～32MHz
1Hzから設定できますが、100Hz以下ではレベルが低くなります。
出力には、ローパスフィルタが入っています。
DDS 出力レベル 約-9dBm
dBm 測定範囲 約　-73dBm～+15dBm
ノイズフロアは、約-73dBmです。
入出力　インピーダンス 50Ω
周波数分解能 DDS発振器は、最少1Hzステップで発振できるため。
最少分解能は、1Hzです。
電源電圧 5VDC 固定
電源電流 約200mA
Windowsプログラムのダウンロード
Windows-XPで動作テストしています。
マニュアルがまだですが、大体は動かせば分かると思います。
マニュアルは、今書いていますので、出来ましたら、ここにアップします。
KEM-FRA-V140.ZIP 370KB

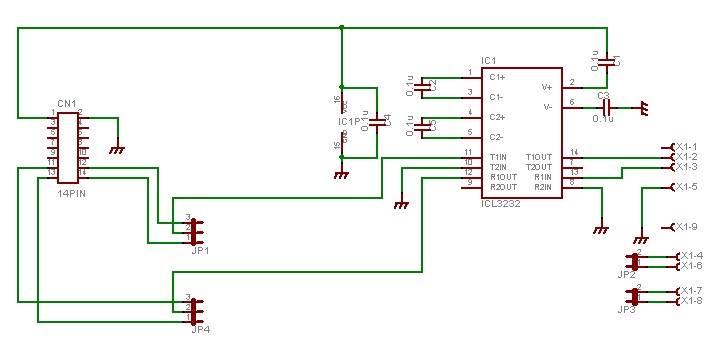

RS-232Cボードの回路図
RS-232Cボードは、オプションです。

自作される場合は、下図を参考にしてください。

IC1のRS-232C変換ICは、一般的なMAX232Cの互換品が使えます。
ご注文
販売を終了しました。　　KEM-FRA-160Mをご利用ください。
免責事項
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
バージョンアップ情報
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。

　　　　　　　　・バージョンアップ情報はありません。
