販売は終了しました。

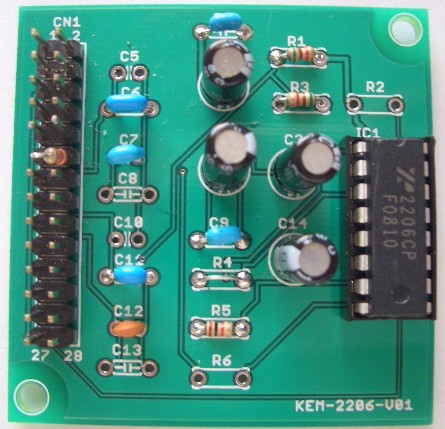

ファンクション・ジェネレータ　キット
KEM-FG

※ピンヘッダーは、付属しません。

仕様

発振範囲	10Hz　～　700KHz 　部品のばらつきで若干変わります。 　4レンジ
出力波形	サイン　パルス　同時出力
サイン出力レベル	0～6Ｖpp　 　ボリュームで調整できます。 　最大出力は、200KHzぐらいまでは、ほぼフラットですが、 　それ以上は、徐々に低下します。
パルス出力レベル	出力がオープンコレクタのため、別途5V電源でプルアップすれば、 　TTLレベルでの出力も可能です。 　内蔵の抵抗でプルアップした場合は、電源電圧になります。
出力インピーダンス	600Ω
電源	12V～15V
基板サイズ	50mm×50mm

周波数カウンタ・キットとの組合せ（セット価格でも、販売しています）

本キット単体では、発振周波数が分かりません。
そのため、別売の周波数カウンタ・キット(KEM-Counter150)と、組合せることができるようになってます。

本キットのパスル出力を、カウンタのTTL入力接続することで、5Hzから測定ができます。

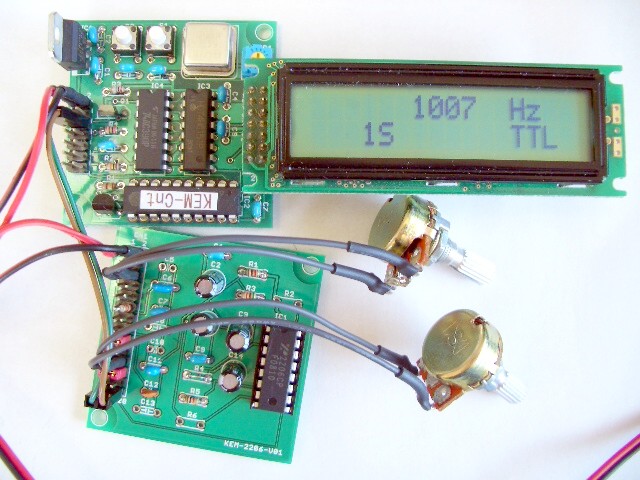

※写真は、別売の周波数カウンタ・キット(KEM-Counter150)と組み合わせているところです。

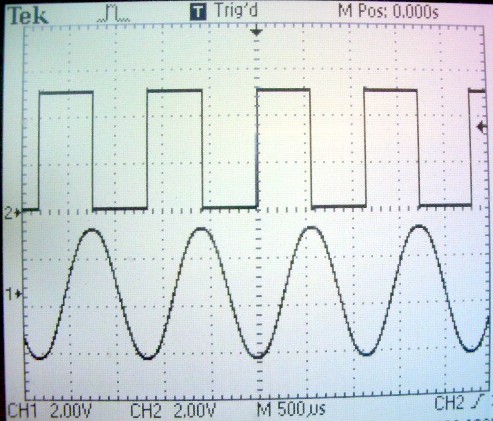

出力波形

本キットのサインとパスル出力の波形です。
パスル出力は、オープンコレクタのため、5V電源でプルアップすることで、TTLレベルでの出力が可能です。

ご注文

販売は終了しました。

免責事項

当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
