AF-DSPフィルタ−・キット (SSB/CWのノイズと混信を低減する、デジタル式、音声フィルター・キット）
KEM-AF-DSP-FIL 完成ボードもあります。
DSP(デジタル・シグナル・プロセッサー）を使用した、デジタル方式の音声フィルター・キットです。
マイコン制御のため、非常にシャープに切れるフィルターが作れます。
両サイドを、200Hzで約-40dB〜-50dB、減衰させています。
※上側についている、ピンヘッダーは付属しません。
※ボリュームとLEDは付属します。
用途
- 本キットには、ノイズと混信を低減する効果があります。
- 本キットは、無線機とヘッドフォンの間に接続して利用します。（音声アンプを内臓しているため、スピーカも接続できます）
- SSBを受信した場合、ザーといったノイズと、混信によりピ−ピーといった音が聞こえるときがありますが、これを低減します。
- 狭帯域のCWフィルタを持たない無線機で、CWを受信した場合、混信によって一度に複数の局が聞こえる場合がありますが、本キットを接続すれば、混信が低減します。
- HF帯を受信した場合、サーといったノイズが全体に聞こえますが、これも低減します。そのためノイズに埋もれた局が聞きやすくなります。
- マイコン制御のデジタル・フィルターのため、通過帯域をスイッチで選択できます。
- SSBモードとCWモードがあり、スイッチで切替が可能です。
- CWモードでは、中心周波数を600Hzと800Hzで切替が可能です。
SSBモード 8タイプ CWモード ７タイプ × 中心周波数2タイプ(600Hz、800Hz)
通過帯域 (Hz) 1 350 - 2000 2 350 - 2200 3 350 - 2400 4 350 - 2600 5 350 - 2800 6 350 - 3000 7 500 - 2200 8 500 - 2400
バンド幅 (Hz) 1 100 2 200 3 300 4 400 5 500 6 600 7 700
標準で装備しているDSP-ICは、SSBとCWが同居しているため、これ以上のプログラムを入れることができませんが、CWを削り、SSB用フィルタを追加した、SSB専用のDSP-ICをオプションにて別売しています。
通常は、標準装備のDSP-ICで動きます。
標準装備のDSP-ICとの、差替えになります。
SSB専用DSP-ICオプションの通過帯域
通過帯域(Hz) 通過帯域(Hz) 0 350 - 1400 8 500 - 1400 1 350 - 1600 9 500 - 1600 2 350 - 1800 10 500 - 1800 3 350 - 2000 11 500 - 2000 4 350 - 2200 12 500 - 2200 5 350 - 2400 13 500 - 2400 6 350 - 2600 14 500 - 2600 7 350 - 2800 15 500 - 2800
入力端子 無線機のヘッドフォン出力をつなぎます。 最大入力レベル 2Vpp 入力レベル
確認用LED付き入力レベルが1.6Vppをオーバーした場合に、LEDが点滅します。 出力アンプ 約500mWのオーディオアンプを内臓しています。
スピーカ、又はヘッドフォンが接続できます。DSPのバイパス 入力をDSPフィルタを通らずに、出力アンプにつなぐことができます。 減衰量 両サイドを200Hzで約-40dB〜-50dB減衰させています。 電源電圧 10V〜12VDC （12V推奨） オーディオアンプの出力パワーに影響します。 電源電流 約190mA 基板サイズ 50mm × 50mm
※この精度を保証するもではありません。測定環境により状況は変わります。
理論的には、200Hzで-50dB減衰するように、DSPで計算を行っています。
測定結果を見ると、実際の減衰量は、約-40dB〜-50dBの間になっています。

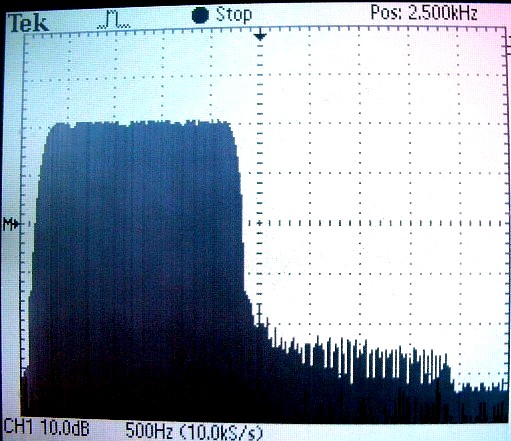

SSBモード 帯域 350Hz〜2200Hz X目盛=500Hz Y目盛=10dB
CWモード 帯域幅 100Hz 中心周波数 800Hz X目盛=500Hz Y目盛=10dB
組立て動作確認済みの、完成ボードもあります。
ボード端子には、こちらで動作確認を行うために、ピンヘッダーがついています。
発送には、ご注文を頂いてから5〜10日かかりますので、ご了承ください。
下記の免責事項にご同意の上で、「カートに入れる」ボタンを押してしてください。
通販の詳細は、こちらをご覧ください。
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。
・バージョンアップ情報はありません。
