販売終了しました。

PSK31用　AF-DSPフィルタ－・キット
KEM-AF-DSP-PSK31

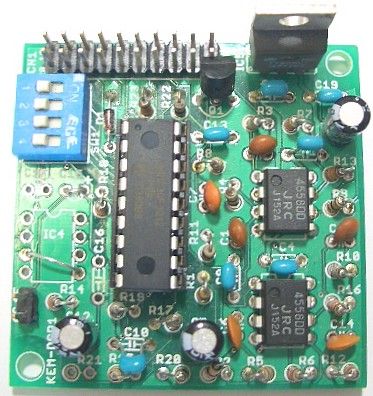

PSK31用のDSP(デジタル・シグナル・プロセッサー）を使用した、AFフィルター・キットです。

※上側についている、ピンヘッダーは付属しません。

帯域幅と中心周波数

中心周波数と帯域幅は、基板上のデップスイッチにて、下記の値から自由な組合せができます。

中心周波数　900Hz,　1000Hz,　1100Hz

帯域幅　　50Hz,　100Hz,　 200Hz,　 400Hz

DSPのバイパス

DSPフィルタを、バイパスさせることができます。

これによって、全体の受信状態を確認できます。

受信信号が微弱な場合、本フィルタを入れると、文字の認識率が下がる場合があります。
そのため、混信の影響がない場合は、DSPをバイパスさせてください。

入力レベル調整用LED

入力レベルを調整するために、LEDがついています。

無線機のボリューム回し、LEDの点滅を見ることで、適切なレベルに合わせることができます。

出力レベル調整用ボリューム

ボリュームによって、パソコンへの出力を調整できます。

電源と基板サイズ

電源電圧	10V～14VDC
電源電流	約190mA
基板サイズ	50mm × 50mm

使用例

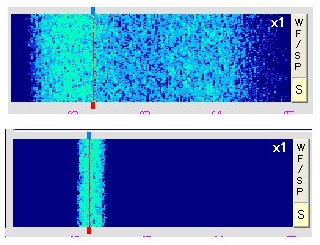

Windows用の通信ソフトHALPSK31を使用し、受信スペクトルを見ているところです。

上が、DSPフィルタなしです。全体にスペクトルが広がっています。

下が、DSPフィルタありです。帯域外は抑圧されて、見えなくなってます。

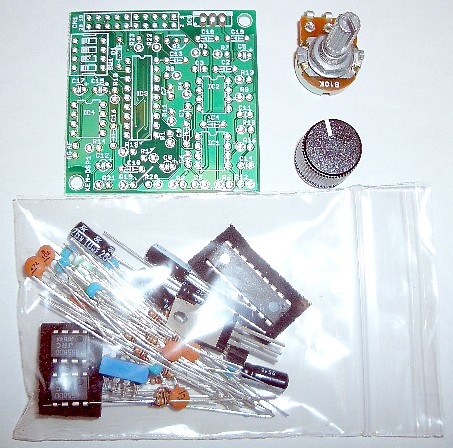

パッケージの内容

ご注文

販売終了しました。

免責事項

当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。

バージョンアップ情報

CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。

　　　　　　　　・バージョンアップ情報はありません。
